35、39、42BYG系列

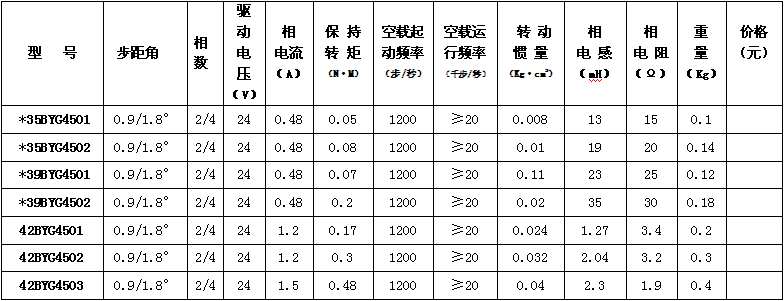

产品型号及参数

注：

    1、打 * 者为正在开发的新产品，可供期货；型号后有“Z”者为增强型。

    2、二相电机为四引出线，四相电机为八引出线，除出线方式不同外，其余参数性能完全一样，配本公司驱动电源时用二相电机。四相电机可改接成二相电机，有串联、并联及单极性三种接法，按并联接法时，相电流应加倍，四相电机用并联接法时，高速性能要于它接法。本公司产品中除35#,39#,42#,57#,86#四相电机外，其余均已按并联接法接成二相电机。

    3、五相电机用五边形接法及三相电机用三角形接法时，驱动器电流应提高至表列相电流的1.7倍。五相及三相电机用星形接法时驱动器电为相电流。五相电机用全桥驱动器及三相电机用三角形接法时，电机高速性能要优于其它接法，但温升略高。本公司三相电机130BYG3501B/D和130BYG3502B/D为星形接法外，其余已接成△型接法，五相电机型号后有“WB”；“WZ”；“WJ”标志的为五边型接法，有“X”标志者为星型接法。

    4、表中驱动电压为带有参考意义的标准电压，电机可在低于标准电压或略高于标准电压的范围内正常使用，其值主要取决于驱动器。在矩富裕的前提下，尽可能用较小的驱动电压和电流，以降低电机温升。

    5、二相及三相电机若用220 V输入电压驱动时一定要接地保护。

    6、三相电机配MS 型三相驱动电源可按以下步距角细分运行：0.9°、 0.72°、 0.6°、 0.45°、 0.36°、0.3°、0.225°、0.18°、 0.15°、0.12°、0.09°、0.072°、 0.06°、 0.05625°、0.045°、0.036°。

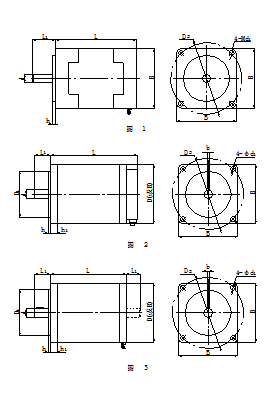

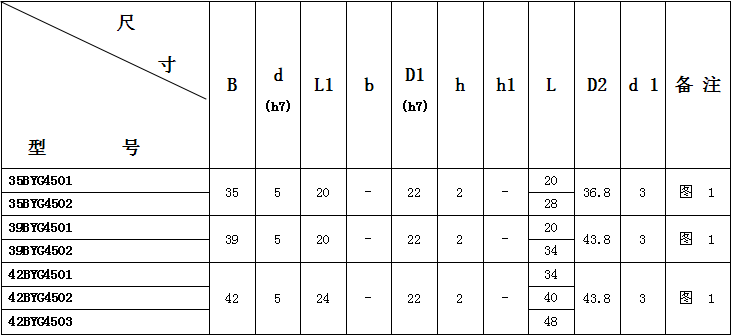

电机外形及安装尺寸

注： D型电机为双轴伸型，无键槽。

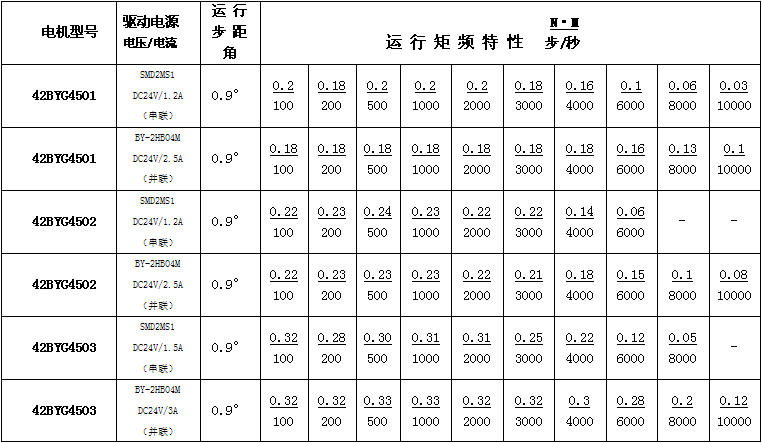

运行矩频特性（平均参考值）

注：

    M（N·M）* n (转/分)= 9.55 * P(W)

    n（转/分）=  步矩角 * f（步/秒）/ 6°
