混合式步进电机
75BYG系列
产品型号及参数
型 号 | 步距角 | 相数 | 驱 动 电 压 （V） | 相 电流（A） | 保 持 转 矩（N·M） | 空载起动频率（步/秒） | 空载运行频率（千步/秒） | 转 动 惯 量（Kg·cm2） | 相 电 感（mH） | 相 电 阻 （Ω） | 重 量 （Kg） |
价格 （元） |
75BYG4501 | 0.9/1.8° | 2 | 45 | 3.5 | 1.8 | 1200 | ≥15 | 0.9 | 2.2 | 0.7 | 2.1 | 500 |
75BYG4502 | 0.9/1.8° | 2 | 45 | 3.5 | 3 | 1200 | ≥15 | 1.5 | 2.7 | 0.8 | 2.8 | 680 |
注:
1、打 * 者为正在开发的新产品，可供期货；型号后有“Z”者为增强型。
2、二相电机为四引出线，四相电机为八引出线，除出线方式不同外，其余参数性能完全一样，配本公司驱动电源时用二相电机。
四相电机可改接成二相电机，有串联、并联及单极性三种接法，按并联接法时，相电流应加倍，四相电机用并联接法时，高
速性能要优于其它接法。本公司产品中除35#,39#,42#,57#,86#四相电机外，其余均已按并联接法接成二相电机。
3、五相电机用五边形接法及三相电机用三角形接法时，驱动器电流应提高至表列相电流的1.7倍。五相及三相电机用星形接法时驱动器电流为相电流。五相电机用全桥驱动器及三相电机用三角形接法时，电机高速性能要优于其它接法，但温升略高。本公司三相电机除130BYG3501B/D和130BYG3502B/D为星形接法外，其余已接成△型接法，五相电机型号后有“WB”；“WZ”；“WJ”标志的为五边型接法，有“X”标志者为星型接法。
4、 表中驱动电压为带有参考意义的标准电压，电机可在低于标准电压或略高于标准电压的范围内正常使用，其值主要取决于驱动器。在力矩富裕的前提下，尽可能用较小的驱动电压和电流，以降低电机温升。
5、 二相及三相电机若用220 V输入电压驱动时一定要接地保护。
6、三相电机配MS 型三相驱动电源可按以下步距角细分运行：0.9°、 0.72°、 0.6°、 0.45°、 0.36°、0.3°、
0.225°、 0.18°、 0.15°、 0.12°、0.09°、0.072°、 0.06°、 0.05625°、0.045°、0.036°。
7、 表中空载起动频率及空载运行频率为半步工作状态下的参数。

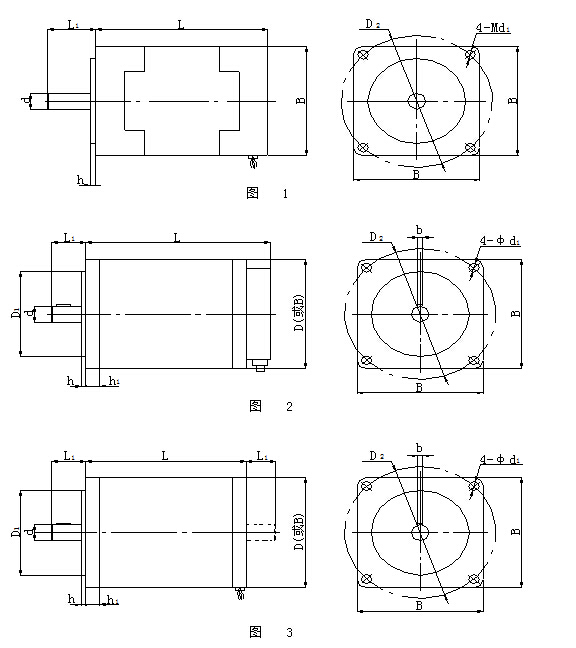

电机外形及安装尺寸
寸 型 号 | D | B | d (h7) | L1 | b | D1 (h7) | h | h1 | L | D2 | d 1 |
备 注
|
75BYG4501 | 75 | 75 | 9.5 | 30 | 3 | 60 | 2.5 | 8 | 96 | 84 | 5.5 | 图 3 |
75BYG4502 | 127 |
注： D型电机为双轴伸型，无键槽。
运行矩频特性（平均参考值）
电机型号 | 驱动电源 电压/电流 | 运 行 步 距 角 | N·M 运 行 矩 频 特 性 步/秒 | |||||||||
75BYG4501 | SMD2N2 AC58V/3.5A | 0.9° | 1.16 100 | 1.2 200 | 1.6 500 | 1.48 1000 | 1.4 2000 | 1.36 3000 | 1.28 4000 | 1.08 6000 | 0.8 8000 | 0.76 10000 |
75BYG4501 | WD2N2 AC36V/3A | 0.9° | 0.8 100 | 0.92 200 | 1.04 500 | 1.0 1000 | 0.96 2000 | 0.92 3000 | 0.8 4000 | 0.72 6000 | 0.6 8000 | 0.5 10000 |
75BYG4501 | SH-2H090M AC36V/4A | 0.9° | 0.68 100 | 0.84 200 | 1.12 500 | 1.12 1000 | 0.96 2000 | 0.96 3000 | 0.94 4000 | 0.76 6000 | 0.48 8000 | 0.36 10000 |
75BYG4502 | SMD2N2 AC58V/3.5A | 0.9° | 2.16 100 | 2.12 200 | 2.6 500 | 2.44 1000 | 2.2 2000 | 2.08 3000 | 1.92 4000 | 1.52 6000 | 0.88 8000 | 0.68 10000 |
75BYG4502 | WD2N2 AC36V/3A | 0.9° | 1.4 100 | 1.6 200 | 1.76 500 | 1.68 1000 | 1.52 2000 | 1.4 3000 | 1.0 4000 | 0.8 6000 | 0.8 8000 | 0.7 10000 |
75BYG4502 | SH-2H090M AC36V/4A | 0.9° | 1.72 100 | 1.76 200 | 2.2 500 | 2.12 1000 | 1.84 2000 | 1.52 3000 | 1.12 4000 | 0.72 6000 | 0.4 8000 | 0.16 10000 |
注： 1）以上数据为平均参考值，用户可据此绘成矩频特性曲线。
2）二相及四相电机在低频段100±20步/秒处有谐振区,工作时避开此区为佳。
3) 当电机的运行频率超过二分之一空载起动频率时，所用控制器应具有升降频功能。
4） 电机轴功率与转矩转速及频率间的关系
M（N·M）* n (转/分)= 9.55 * P(W)
n（转/分）= 步矩角 * f（步/秒）/ 6°
