230M三轴数控系统

概况

采用16位高速CPU，硬件插补，0.001mm级精度，最高速度30m/min。
主板采用多层线路板，表贴元件，大规模可编程逻辑阵列，集成度高。
整机工艺结构合理，抗干扰能力强，可靠性高。
完善的自诊断功能，输入、输出实时显示，出现异常立即报警。
具有子程序及嵌套功能、刀补功能、坐标系重设等。
屏幕为7英寸TFT彩色液晶显示器。
全中文界面，菜单式操作，完整的帮助信息，详细的参数说明，操作更方便易学。
2MB电子盘，永久保存数据，出错后可快速恢复。
I/O端口用户可自行重定义。
RS232通讯接口、USB接口，与PC机双向通讯，方便灵活。
系统软件用户可自行升级。操作分级管理，更安全，更科学。
宏程序功能，允许用户自行设计新指令。
各轴独立控制，轻松实现伺服、步进混用。

技术参数

控制联动轴数	X、Y、Z轴联动
最小移动单位	0.001mm
最大指令值	±99999.999mm
配套电机	伺服/步进（参数选择）
快速移动速度	伺服30000mm/min步进10000mm/min
快速移动倍率	0~100%
进给速度范围	0.01~20000mm/min
进给速度倍率	0~300%
每分钟进给/每转进给	有
恒线速控制	有
宏程序功能	有
插补方式	直线、圆弧、循环等
单一/复合循环	有
单程序段	有
任意段启动	有
子程序调用	有
圆弧半径R指定	有
手轮	选配（带轴选标准手轮）
刀具补偿	刀具长度补偿、刀尖半径补偿
反向间隙	有
主轴功能	档位控制、模拟量控制
电子齿轮	1~127:1~127
电机方向	用参数调整
旋转轴	可设定任意轴和旋转范围
限位	软限位、硬限位
返回参考点	粗定位、精定位
刀具偏置	10个
对刀方式	实测方式、修调方式
坐标修调	有
自诊断功能	有
手动/自动	可自由切换
输入/输出口	输入36个，经光电隔离。输出16个，可直接驱动24V直流继电器。每个输出口均带有自恢复熔丝，由于误接线而损坏接口电路的情况可以避免。
辅助功能	点动、手动、MDI、自动方式、控制主轴正转、反转、停止、冷却启停、定时润滑、夹紧/松开
显示界面	7英寸TFT彩色液晶显示器，全中文菜单带操作提示，报警提示参数说明，帮助信息。
开机画面	用户可重设计
报警信息	驱动器报警、超程报警、系统错误报警、编程错误、外部信息报警
程序容量	2MB电子盘
程序编程	相对/绝对混合编程全屏自由编辑
通讯功能	有
结构安装形式	分体嵌入安装

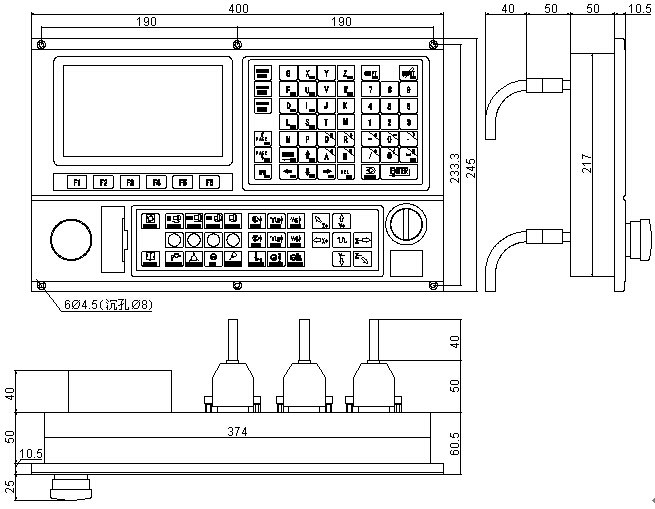

安装尺寸
